温度变送器MCR9010C系列
-扬州尚远电气
一、产品应用场景和特点
■MCR系列温度变送器适合于非防爆领域应用，连接于工业现场仪表与控制室之间并给予现场仪表配电、信号隔离、信号转换、信号处理等功能的关联设备，旨在提高工业生产过程自动控制系统的抗干扰能力，系统的稳定性和可靠性。
■采用Pt100或Cu50作为测温元件，从测温元件送到采样模块，经运算放大等电路处理后转换成与温度成线性关系的电压信号或电流信号。
■通过输出电压（0～5V）或者电流(4~20mA)反映被测温度，采用三线连接系统，能运用于传感器与MCR 模块距离远的情况。
二、型号及命名规则
典型型号
MCR9010CA1
变送器型号系列：
MCR：工作电源为 24VDC
9010C： 温度变送器系列
信号输入输出类型：
A：输入为 Pt100，输出为电流 B：输入为 Pt100，输出为电压
D：输入为 Cu50，输出为电流 E：输入为 Cu50，输出为电压
输入温度选择：
1＝输入为 0℃～150℃ 2＝输入为-50℃～100℃ 3＝输入为-50℃～150℃
4＝输入为 0℃～100℃ 0＝其它
订货示例：MCR9010CA1
三、技术参数
执行标准：GB/T 138501998idtIEC688：1992
信号输入保护：瞬态保护，12VDC 过电压保护；
工作电源：DC：24VDC±10%
信号输出保护：瞬态保护，33VDC 过电压保护；
传感器类型：热敏电阻 Pt100、Cu50
工频耐压：输入/输出 1.5KV,50HZ,1 分钟
负载阻抗：输出为 0～5V 时，负载阻抗≥10KΩ
输出/电源 1.5KV,50HZ,1 分钟
输出为 4～20mA 时，负载阻抗≤500Ω
输入/电源 1.5KV,50HZ,1 分钟
输出范围：电压 0～5V 或电流 4～20mA
绝缘电阻：≥20MΩ
电源保护：抗浪涌，过电压保护
冲击电压：5KV（峰值）1.2/50μS
工作环境：-20℃～+70℃,5%~95%无凝露
储存环境：40℃～+85℃,5%~95%无凝露
四、电路原理及端子定义
MCR9010CA
MCR9010CB
五、安装尺寸图

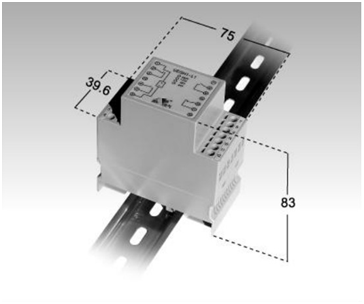

MCR系列外形尺寸（M14结构）
